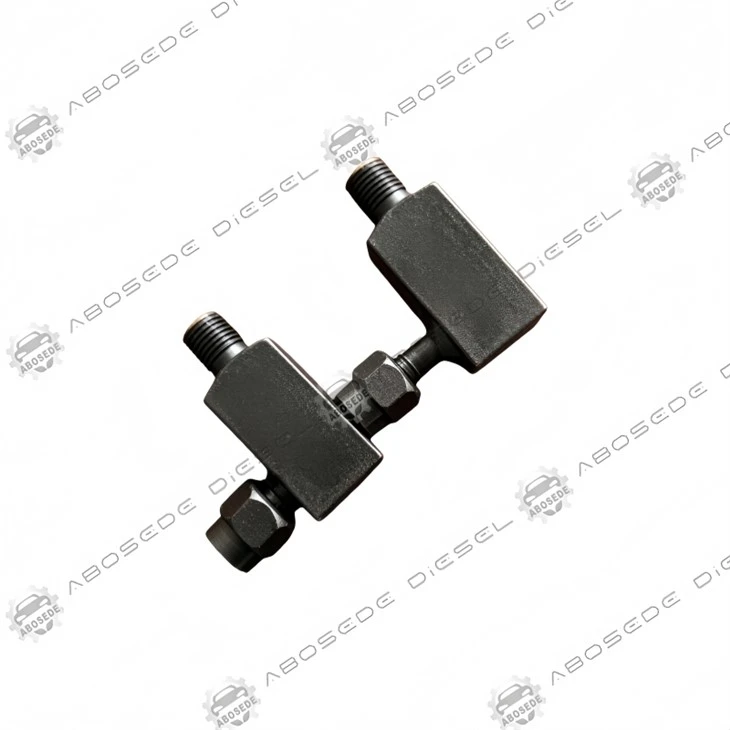

Kopling Adaptor Tabung Tekanan Tinggi Injektor Rel Umum|Kebocoran-Kerucut Gratis-Konverter Segel Dengan Matriks Multi-Benang

Dalam sistem bahan bakar common rail, sambungan-tekanan tinggi antara rel dan injektor bisa dibilang merupakan antarmuka paling penting di seluruh sirkuit hidraulik, yang mampu menahan tekanan hingga 2.500 bar. Sambungan ini bergantung pada segel kerucut yang dikerjakan dengan presisi (biasanya termasuk sudut 60 derajat atau 74 derajat) yang berubah bentuk secara elastis saat dikencangkan untuk membuat segel logam-ke-logam. Namun, industri ini tidak memiliki standar benang terpadu. Bosch menggunakan M12x1.5, Denso sering menggunakan M14x1.5, sementara beberapa pabrikan Asia dan Amerika menggunakan M10x1.0 atau bahkan benang imperial. Fragmentasi ini menghadirkan tantangan praktis bagi bengkel: meja uji yang dilengkapi dengan alat kelengkapan M12x1.5 tidak dapat dihubungkan ke injektor Denso tanpa adaptor. ItuKopling Adaptor Tabung Tekanan Tinggi Injektor Rel Umum-(Model HPC-UNI) menghilangkan hambatan kompatibilitas ini, melakukan konversi antara standar thread utama sambil mempertahankan geometri segel kerucut yang diperlukan untuk pengoperasian bebas kebocoran.

Kesalahan umum pada adaptor umum adalah penggunaan ring lembut atau cincin O-untuk mencapai penyegelan, yang tidak cocok untuk aplikasi tekanan ultra-tinggi-tekanan-yang akan terekstrusi atau memburuk akibat pembebanan tekanan siklik. Kopling adaptor kami hanya bergantung padasegel kerucut 60 derajat standar(sesuai DIN 3861) sebagai elemen penyegel. Badan adaptor dikerjakan dengan dua dudukan kerucut: satu betina (menerima kerucut jantan injektor) dan satu jantan (menyegel pada kerucut betina bangku tes). Desain kerucut-ganda ini memastikan prinsip penyegelan tetap konsisten di seluruh sambungan, tanpa memasukkan elemen penyegelan yang dapat dikompresi.

Sudut Kursi:Termasuk sudut 60 derajat (kompatibel dengan konektor common-rail Bosch, Denso, Delphi, dan Siemens).

Selesai Permukaan Kursi:Ra Kurang dari atau sama dengan 0,8 µm, dicapai dengan pembubutan -berlian, untuk memastikan permukaan kerucut sesuai dengan torsi pengencangan yang ditentukan.

Tingkat Kebocoran:Kebocoran terukur nol pada tekanan statis 2.500 bar (diuji sesuai ISO 19879).

HPC-UNI adalah sistem modular: badan adaptor tunggal dengan sisipan thread yang dapat dipertukarkan. Sisipan ini mencakup spektrum penuh koneksi-tekanan tinggi common rail:

Masukkan Jenis	Ukuran Benang	Konfigurasi Kerucut	Aplikasi (Injektor/Rel)
BOS-12	M12 x 1.5	Kerucut betina, 60 derajat	Bosch CRI/CRIN (mayoritas Euro 4/5)
BOS-14	M14 x 1.5	Kerucut betina, 60 derajat	Tugas berat-Bosch (CRIP, lubang-besar)
DEN-12	M12 x 1.5	Kerucut betina, 60 derajat	Denso G3/G4 (tugas ringan/sedang)
DEN-14	M14 x 1.5	Kerucut betina, 60 derajat	Denso G5 (truk-tugas berat)
DEL-12	M12 x 1.5	Kerucut betina, 60 derajat	Delphi DFI 1.3/1.5
SIE-12	M12 x 1.5	Kerucut betina, 60 derajat	Siemens/Kontinental
IMP-9	16/9″-18 UNF	Kerucut betina, 60 derajat	Beberapa orang Amerika (Cummins/Detroit)
IMP-12	3/4″-16 UNF	Kerucut betina, 60 derajat	Orang Amerika yang Lebih Besar (Caterpillar/Mack)

Badan adaptor memiliki kerucut jantan biasa (M12x1.5 dengan kerucut 60 derajat) di ujung yang berlawanan, yang terhubung ke jalur suplai tekanan tinggi-tempat pengujian.

Badan adaptor dan sisipan dibuat dari mesinBaja tahan karat 17-4PHpada kondisi H1150 memberikan kekuatan luluh 1.000 MPa dan kekerasan HRC 33-35. Kombinasi ini menawarkan:

Ketahanan korosi:Cocok untuk solar, biodiesel (B100), dan produk sampingan yang bersifat asam dari bahan bakar terdegradasi.

Ketahanan lelah:Mampu menahan 500.000 siklus tekanan dari 0 hingga 2.500 bar tanpa kegagalan (diuji sesuai ISO 12108).

Pencegahan Benang Bermasalah:Sisipan dilapisi dengan pelumas film{0}}kering (molibdenum disulfida, MoS₂) untuk mencegah kerusakan benang saat dikawinkan dengan kualitas baja yang berbeda.

Kopling adaptor dikencangkan ke35 Nm(menggunakan kunci pas Crowfoot atau adaptor{0}foot Crowfoot pada kunci torsi) untuk sambungan-ke-adaptor dan adaptor-ke-injektor. Nilai torsi ini distandarisasi di seluruh industri untuk sambungan M12x1.5 dan M14x1.5 dengan kerucut 60 derajat. Pada torsi ini, permukaan kerucut mengalami deformasi elastis yang terkendali, sehingga menghasilkan segel tanpa memberi tekanan berlebihan pada benang. Badan adaptor mencakup apermukaan penggerak heksagonal(24 mm melintasi flat) untuk pengikatan kunci pas yang aman.

Q1: Saya memiliki bangku tes dengan koneksi M14x1.5 betina, bukan M12. Apakah Anda menawarkan varian?
J: Ya. HPC-UNI standar memiliki kerucut M12x1.5 jantan di sisi bangku. Kami menawarkan varian HPC-UNI-B14, yang memiliki kerucut M14x1.5 jantan untuk bangku yang dilengkapi dengan fitting tersebut. Sisipan-sisi injektor tetap sama-hanya sambungan sisi bangku-yang berubah.

Q2: Dapatkah saya menggunakan adaptor ini dengan biodiesel atau HVO (minyak sayur yang diolah dengan air)?
J: Ya. Baja tahan karat 17-4PH tahan terhadap keasaman biodiesel yang lebih tinggi (hingga 0,5 mg KOH/g) dan viskositas HVO yang lebih rendah. Lapisan MoS₂ mencegah kerusakan benang bahkan dengan bahan bakar ini, yang memiliki sifat pelumasan batas yang berbeda dibandingkan dengan diesel standar.

Q3: Segel kerucut pada injektor saya rusak. Apakah adaptornya masih tersegel?
J: Tidak. Adaptor mengandalkan kerucut injektor dalam kondisi baik. Jika kerucut injektor tergores, tergores, atau berubah bentuk, segel akan bocor, apa pun kualitas adaptornya. Kami menyarankan untuk melapisi kembali kerucut injektor menggunakan alat perbaikan-kerucut (dijual terpisah) sebelum menggunakan adaptor.

Q4: Bagaimana saya mengetahui sisipan thread mana yang akan digunakan? Saya memiliki injektor dengan label bertuliskan "M14" tetapi tampilannya berbeda.
J: Ukuran benang adalah pengidentifikasi yang paling dapat diandalkan. Gunakan pengukur pitch ulir untuk memastikan-M14x1.5 memiliki pitch 1,5 mm, sedangkan M14x1.25 adalah standar yang berbeda (digunakan dalam beberapa aplikasi-rel non-umum). Kit sisipan mencakup bagan referensi dengan dimensi ulir dan aplikasi injektor yang sesuai.

Q5: Torsi apa yang harus saya terapkan pada sisipan saat memasangnya ke badan adaptor?
J: Sisipan harus dikencangkan hingga 35 Nm menggunakan kunci hex 24 mm yang disediakan. Segel sisipan-ke-adaptor juga merupakan segel kerucut, sehingga torsinya sama dengan sambungan injektor-ke-adaptor. Jangan terlalu-mengencangkan, karena dapat merusak permukaan kerucut.

Q6: Saya perlu menyambungkan injektor yang menggunakan kerucut 74 derajat (beberapa desain Amerika lama). Apakah itu mungkin?
J: HPC-UNI khusus untuk kerucut 60 derajat (standar DIN 3861). Untuk kerucut 74 derajat, yang jarang ditemukan pada rel umum modern-tetapi muncul di beberapa aplikasi industri, kami menawarkan varian HPC-UNI-74, yang memiliki dudukan kerucut 74 derajat dan geometri kerucut yang serasi. Silakan tentukan sudut kerucut saat memesan.
