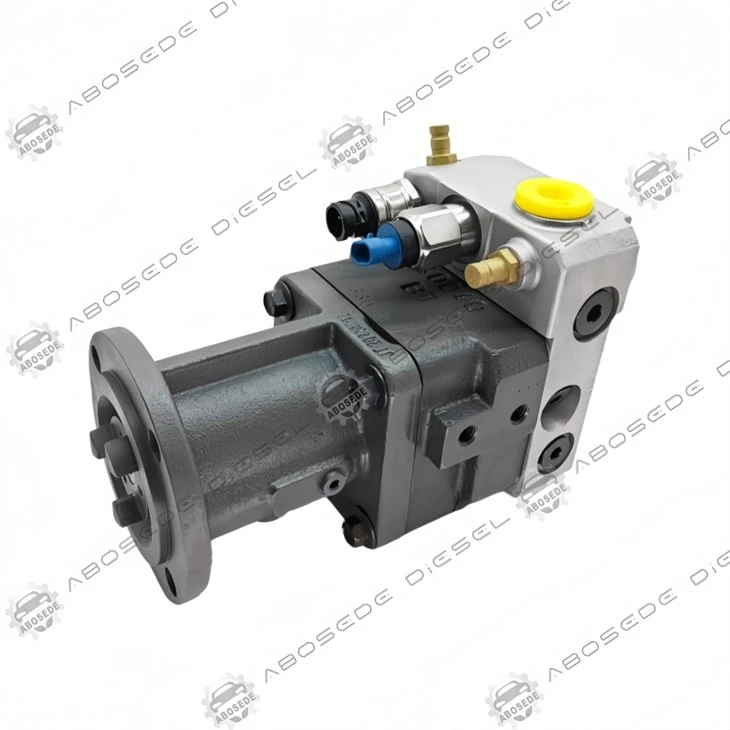

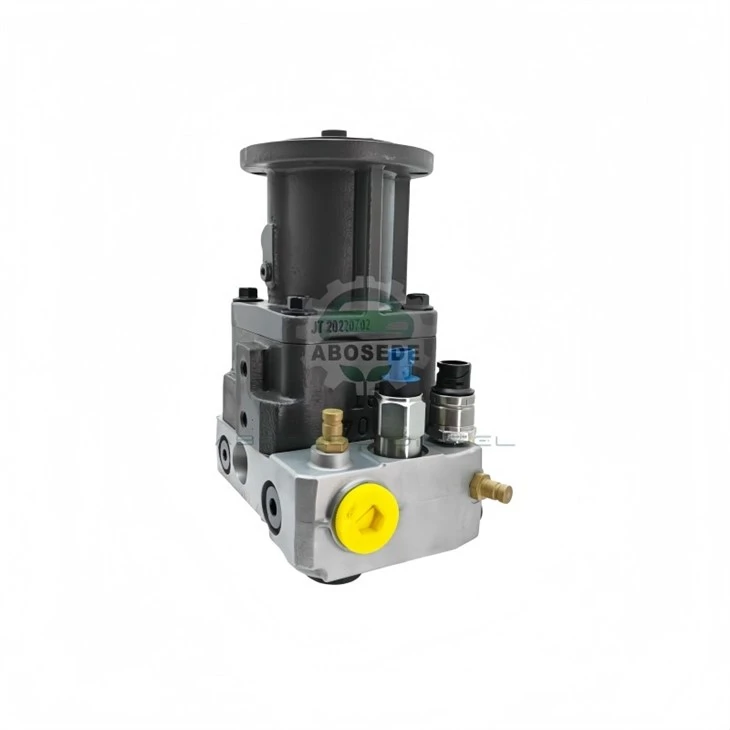

Pompa Bahan Bakar 4903532 QSK60 – Rakitan Dasar Untuk Sistem Tekanan Tinggi yang Dikontrol PCV Eksternal

Rangkaian mesin QSK60 diterapkan pada spektrum aplikasi yang luas-mulai dari truk pengangkut pertambangan kelas ultra yang beroperasi dengan tenaga 2.500 hp hingga sistem propulsi kelautan yang menjalankan siklus kerja berkelanjutan. Untuk mengakomodasi beragam strategi kontrol elektronik yang disukai oleh berbagai OEM dan operator armada, Cummins menawarkan beberapa varian pompa. Itu4903532adalahrakitan pompa bahan bakar tekanan tinggi dasaruntuk QSK60, dirancang khusus untuk mesin yang memanfaatkankatup kontrol tekanan eksternal (PCV)daripada katup pengukur saluran masuk terintegrasi. Konfigurasi ini memberikan fleksibilitas maksimum: pompa itu sendiri merupakan unit hidraulik yang kokoh dan dibuat secara presisi, sedangkan logika kontrolnya berada di PCV dan ECU engine yang dipasang secara terpisah. Pemisahan ini menyederhanakan penggantian pompa, mengurangi biaya unit pompa itu sendiri, dan memungkinkan PCV ditingkatkan atau diservis secara mandiri-keuntungan praktis bagi bengkel yang memelihara beberapa mesin QSK60 dengan revisi sistem kontrol berbeda. Artikel ini memberikan tinjauan teknis komprehensif tentang 4903532, termasuk kinerja hidrauliknya, spesifikasi tingkat komponen, kesesuaian aplikasi, dan pedoman servis lapangan.

4903532 dibuat berdasarkan QSK60 yang telah terbuktielemen pemompaan gandadesainnya, menampilkan dua pasang laras pendorong independen yang beroperasi secara paralel. Setiap elemen merupakan unit hidraulik mandiri, yang terdiri dari pendorong tanah yang presisi, barel yang sesuai, dan katup periksa saluran masuk/keluar yang terintegrasi. Pompa digerakkan padaKecepatan mesin 1,5×melalui rangkaian roda gigi, menghasilkan laju aliran tinggi yang diperlukan untuk mesin 16 silinder 60 liter.

Data dimensi dan kinerja utama:

Fitur pendorong aspiral-heliks tanahyang menentukan titik batas bahan bakar-dan kuantitas injeksi-bersama dengan pengaturan tekanan PCV eksternal. Geometri heliks dikalibrasi untuk memberikan hubungan linier antara siklus kerja PCV dan tekanan rel, sehingga menyederhanakan pemetaan ECU.

4903532 dirancang untuk bekerja dengan aPCV yang dipasang secara terpisah, yang biasanya dipasang pada blok mesin atau rel bertekanan tinggi. PCV ini adalahkatup proporsional elektro-hidraulikyang mengalirkan kelebihan bahan bakar dari saluran keluar pompa ke saluran balik, sehingga mengatur tekanan rel. ECU mengirimkan asinyal PWM(biasanya 200 Hz) ke PCV, dan posisi spool katup memodulasi aliran pembuangan.

Spesifikasi PCV eksternal umum (dijual terpisah):

Catatan:PCV tidak disertakan dengan pompa 4903532. Ini harus dipesan secara terpisah berdasarkan kalibrasi ECU spesifik mesin dan konfigurasi rangkaian kabel.

Komponen internal 4903532 dibuat daribaja metalurgi serbuk bermutu tinggi(mirip dengan DIN 1.2367), dengan permukaan pendorong dan laras menerima apengobatan nitrokarburasiuntuk mencapai kekerasan permukaan 1.100 HV (≈68 HRC). Jarak bebas antara pendorong dan laras dipertahankan3‑5 μmpada 20 derajat, memastikan kebocoran internal minimal sambil mempertahankan lapisan pelumas yang diperlukan. Setiap pasangan yang cocok disatukan untuk mencapai jarak bebas dan permukaan akhir yang diperlukan (Ra Kurang dari atau sama dengan 0,025 μm).

Harapan hidup layanan:
Di bawah siklus tugas pertambangan atau kelautan yang umum (beban tinggi, operasi berkelanjutan), elemen pemompaan dirancang untuk melebihi kapasitas10.000 jam operasional before the internal leakage reaches the service limit (defined as >aliran balik 1,2 l/mnt pada 1.600 bar). Dengan bahan bakar bersih dan perawatan filter rutin, banyak operator melaporkan 12.000‑15.000 jam sebelum memerlukan penggantian elemen.

Penggantian elemen pompa: Elemen dapat diakses setelah melepas pelat penutup pompa. Setiap elemen ditahan oleh satu baut; setelah dilepas, set laras pendorong yang cocok diganti sebagai satu unit. Tidak diperlukan lapping atau penyesuaian di lapangan-set baru sudah dibuat sebelumnya di pabrik.

Nilai torsi(koneksi penting):

Baut pemasangan pompa (M10, grade 10.9):80 Nm

Pipa saluran keluar bertekanan tinggi ke rel :35 Nm

Sambungan pipa balik :25 Nm

Pemasangan PCV (jika dipasang pada badan pompa):15 Nm

Prosedur waktu: Roda gigi penggerak pompa harus sejajar dengan tanda timing mesin. Gunakan pin timing resmi Cummins untuk mengunci poros pompa pada posisi yang benar. Kesalahan 1 derajat dalam pengaturan waktu pompa berarti hilangnya daya puncak sekitar 4‑5% dan peningkatan asap knalpot.

Cat dasar: Setelah pemasangan, isi lubang masuk pompa dengan solar bersih dan operasikan pompa priming manual (jika dilengkapi) hingga bahan bakar keluar dari saluran balik tanpa gelembung udara. Jangan pernah mengandalkan putaran mesin untuk menggerakkan pompa-hal ini dapat menyebabkan permukaan pendorong menjadi rusak karena pelumasan yang tidak mencukupi.

Q1:Dapatkah saya melakukan retrofit pada pompa IMV terintegrasi (misalnya, 4903530) untuk menggantikan 4903532 jika saya juga mengganti ECU?
A:Secara teori, ya, tetapi hal ini memerlukan penggantian ECU dengan yang mendukung kontrol IMV, mengganti wiring harness, dan memprogram ulang seluruh peta bahan bakar. Dalam praktiknya, hal ini jarang efektif dari segi biaya. Hampir selalu lebih mudah untuk mengganti stick like‑for‑like-dengan 4903532 jika mesin Anda sudah menggunakan PCV eksternal.

Q2:Bagaimana cara mengidentifikasi apakah mesin QSK60 saya menggunakan PCV eksternal atau IMV terintegrasi?
A:Lihatlah bodi pompa: 4903532 memiliki flensa saluran masuk yang mulus dan tidak dikerjakan dengan mesin, serta hanya memiliki dua port saluran keluar bertekanan tinggi. 4903530 memiliki konektor listrik tambahan pada pompa itu sendiri (konektor IMV). Selain itu, periksa rangkaian kabel mesin-PCV eksternal akan memiliki konektor PCV terpisah yang dipasang pada blok mesin atau rel.

Q3:Apa mode kegagalan yang paling umum pada elemen pemompaan 4903532?
A:Keausan abrasif yang disebabkan oleh kontaminasi bahan bakar. Bahkan partikel kecil (5‑10 μm) yang melewati filter utama dapat menempel di lubang barel, sehingga merusak permukaan pendorong dan meningkatkan jarak bebas. Hal ini menyebabkan aliran balik yang lebih tinggi dan berkurangnya stabilitas tekanan rel. Perubahan filter secara teratur sangat penting.

Q4:Apakah pompa dapat dioperasikan dengan PCV eksternal dilepas (mode bypass)?
A:Tidak. Pompa akan menghasilkan aliran dan tekanan maksimum, yang akan dengan cepat memberikan tekanan berlebih pada rel dan kemungkinan besar menyebabkan kerusakan injektor atau pecahnya rel. PCV harus selalu dipasang dan berfungsi.

Q5:Bagaimana prosedur penyimpanan pompa 4903532 cadangan yang benar?
A:Pompa harus disimpan dalam kemasan aslinya, dengan lubang masuk dan keluar ditutup dengan tutup plastik yang tersedia untuk mencegah kontaminasi. Simpan di lingkungan yang kering dan suhu stabil (5 – 40 derajat ). Jangan memutar poros pompa dengan tangan, karena dapat mengeringkan lapisan pelumas pada pendorong.

Q6:Bagaimana cara memverifikasi bahwa timing pompa sudah benar tanpa menghidupkan mesin?
A:Gunakan pin waktu dan ikuti prosedur manual servis. Selain itu, Anda dapat memasang indikator dial pada katup pengantar pompa untuk memverifikasi bahwa posisi tengah mati atas pendorong bertepatan dengan tanda waktu langkah kompresi mesin.
