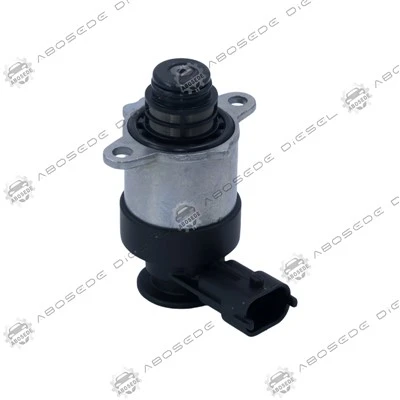

Bosch 0928400779 – Metering Valve Dengan Penekanan EMC Terintegrasi Untuk Integritas Sinyal

Di ruang mesin modern, lingkungan kelistrikan tidak bersahabat. Alternator menghasilkan suara-frekuensi tinggi, driver injektor menimbulkan lonjakan tegangan, dan rangkaian kabel berfungsi sebagai antena, menangkap interferensi elektromagnetik dari lingkungan sekitar. Sinyal kontrol PWM katup pengukur bergerak melalui lingkungan ini, dan jika katup tidak dirancang untuk menolak interferensi ini, sinyal dapat rusak - jangkar bergerak pada waktu yang salah atau ke posisi yang salah, dan akurasi pengukuran akan hilang. 0928400779 dirancang dengan sistem penekan kompatibilitas elektromagnetik (EMC) terintegrasi yang menyaring kebisingan frekuensi tinggi, memastikan bahwa katup menerima sinyal yang bersih dan tidak terdistorsi. Ini adalah katup yang hanya mendengarkan ECU, bukan kebisingan.

Sinyal kontrol katup pengukur berbentuk gelombang PWM, biasanya 150‑200 Hz, dengan siklus kerja yang bervariasi dari 12 % hingga 85 %. Sinyal ini dihasilkan oleh ECU dan ditransmisikan melalui rangkaian kabel yang sering disalurkan di dekat kabel arus tinggi - alternator, motor starter, dan driver injektor. Kabel ini memancarkan energi elektromagnetik yang dapat digabungkan ke kabel sinyal katup, menciptakan superposisi sinyal dan kebisingan yang diinginkan. Kumparan katup merespons jumlah sinyal - jika kebisingannya signifikan, jangkar bergerak ke posisi yang sesuai dengan sinyal yang rusak, bukan sinyal yang diinginkan. 0928400779 mengatasi hal ini dengan sistem penekan EMC terintegrasi - kombinasi manik ferit pada saluran sinyal dan kapasitor pada terminal koil. Manik ferit melemahkan derau berfrekuensi tinggi (di atas 1 MHz), dan kapasitor mengalihkan derau berfrekuensi tinggi ke ground. Hasilnya adalah katup yang menerima sinyal bersih, terlepas dari kebisingan listrik di lingkungan.

Sistem penekan EMC terdiri dari manik ferit, kapasitor, dan konektor berpelindung. Manik ferit merupakan komponen silinder kecil yang ditempatkan seri dengan garis sinyal. Pada frekuensi rendah (sinyal PWM), manik ferit memiliki impedansi rendah dan tidak mempengaruhi sinyal. Pada frekuensi tinggi (kebisingan), manik ferit memiliki impedansi tinggi dan melemahkan kebisingan. Kapasitor dihubungkan melintasi terminal koil dan menyediakan jalur impedansi rendah untuk derau frekuensi tinggi ke ground, sehingga menjauhkannya dari koil. Konektor berpelindung adalah konektor cangkang logam yang menyediakan jalur ground kontinu dari katup ke ECU, sehingga mengurangi area loop dan efek antena. Kombinasi ketiga komponen tersebut memberikan redaman kebisingan lebih dari 40 dB pada frekuensi di atas 1 MHz, memastikan katup menerima sinyal yang bersih.

Penekanan EMC dapat hilang jika manik ferit rusak, jika kapasitor rusak, atau jika konektor berpelindung rusak. Manik ferit yang rusak kehilangan impedansi frekuensi tinggi, dan kebisingan tidak lagi teredam. Kapasitor yang rusak tidak lagi menyediakan jalur impedansi rendah ke ground, dan noise tidak dihilangkan. Konektor yang rusak (misalnya, pin bengkok atau pelindung rusak) memutus jalur ground, dan efek antena meningkat. Gejala pertama sering kali berupa kerusakan yang terputus-putus - katup dapat bekerja dengan benar pada satu saat dan tidak berfungsi dengan baik pada saat berikutnya, bergantung pada beban listrik dan kecepatan mesin. 0928400779 asli diproduksi dengan komponen EMC yang terintegrasi ke dalam rakitan katup, dan kinerja EMC diverifikasi pada alat uji yang menyimulasikan lingkungan kebisingan listrik.

Pemasangan 0779 mirip dengan katup CP4 lainnya - bersihkan permukaan pemasangan, ganti cincin-O dan cincin cadangan, putar mur penahan hingga 23 Nm ± 2 Nm. Namun, ada langkah verifikasi khusus:periksa kontinuitas jalur tanah antara badan katup dan blok mesin. Penekanan EMC bergantung pada jalur ground impedansi rendah - konektor berpelindung menyediakan koneksi, namun badan katup juga harus dihubungkan ke ground melalui badan pompa. Gunakan multimeter untuk mengukur hambatan antara badan katup dan blok mesin - harus kurang dari 1 Ω. Jika resistansinya lebih tinggi, katup mungkin tidak terhubung ke ground dengan benar, dan penekanan EMC akan menjadi kurang efektif.

Q1: Bagaimana cara mengetahui apakah katup saya terkena gangguan listrik tanpa melepasnya?
→ Pantau arus katup pengukur dengan osiloskop - jika bentuk gelombang menunjukkan kebisingan frekuensi tinggi atau lonjakan yang tidak terdapat pada keluaran ECU, katup mungkin terpengaruh. 0779 yang berfungsi dengan baik akan menampilkan bentuk gelombang yang bersih dengan noise minimal.

Q2: Apakah 0928400779 bisa digunakan pada VW Touareg yang awalnya menggunakan klep standar CP4.2?
→ Ya, di sebagian besar aplikasi CP4.2. 0779 memiliki penekan EMC yang sangat berharga di lingkungan yang bising secara elektrik, dan merupakan pengganti langsung untuk katup standar dalam banyak aplikasi. Selalu verifikasi kompatibilitas dengan kalibrasi mesin.

Q3: Mengapa mesin saya mengalami keragu-raguan yang terputus-putus yang sepertinya berhubungan dengan beban listrik?
→ Ini adalah gejala klasik gangguan EMC - katup dipengaruhi oleh kebisingan dari alternator atau beban listrik lainnya. 0779 dirancang untuk menekan gangguan ini dan mencegah keragu-raguan yang terjadi secara intermiten.

Q4: Apa penyebab paling umum hilangnya penekanan EMC pada katup ini?
→ Kerusakan pada konektor berpelindung - pelindung dapat rusak karena penyambungan dan pemutusan berulang kali. Konektor 0779 dirancang untuk jumlah siklus terbatas, dan pelindungnya harus diperiksa jika katup dilepas dan dipasang kembali beberapa kali.

Q5: Saya mengganti katupnya tetapi masih ragu-ragu - apakah katupnya rusak?
→ Periksa rangkaian kabel apakah ada yang lecet - rangkaian kabel yang rusak dapat berfungsi sebagai antena, menangkap kebisingan yang tidak dapat diredakan oleh penekanan EMC katup. Selain itu, periksa alternator apakah ada kebisingan yang berlebihan - alternator yang rusak dapat menghasilkan kebisingan frekuensi tinggi yang berada di luar jangkauan penekanan katup.

Q6: Apakah penekanan EMC berfungsi dengan penyetelan ECU purnajual?
→ Ya, penekanan EMC bersifat pasif dan tidak mempengaruhi penyetelan. Namun, jika penyetelan mengubah frekuensi PWM, penekanan EMC mungkin tidak efektif - manik ferit dan kapasitor disetel ke rentang frekuensi PWM standar.
